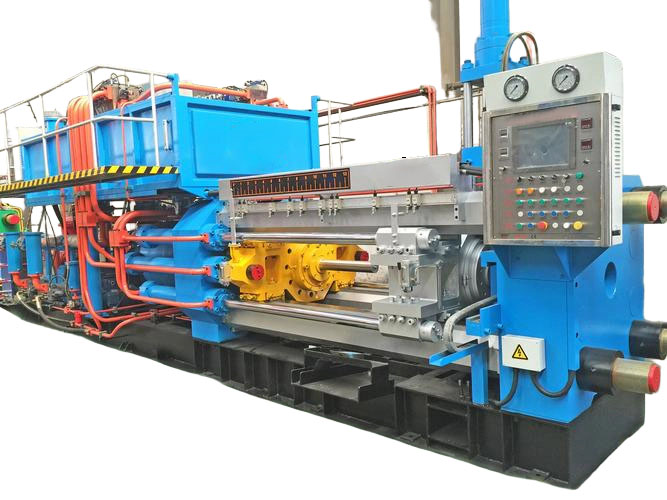

Instalación y requisitos de cimentación para prensas de extrusión de aluminio
| Modelo | Fuerza de extrusión indicada (KN) | Tensión de trabajo fija (MPa) | Fuerza de bloqueo (KN) | Fuerza de perforación, doble acción (KN) | Velocidad de extrusión (mm/s) | Potencia del motor principal (KW) | Diámetro interior del barril (mm) | Dimensiones del equipo L x A x H (m) |
|---|---|---|---|---|---|---|---|---|
| JY-630 | 6300 | 21 | 633 | 1030 | 40 | 75 KW x3 | Dia. 85-115 x 500 | 6.8 x 2.3 x 2.8 |
| JY-800 | 8000 | 21 | 633 | 1030 | 50 | 132 KW x3 | Dia. 105-135 x 550 | 9.2 x 2.3 x 3.1 |
| JY-1000 | 10000 | 21 | 800 | 1293 | 40 | 132 KW x3 | Dia. 125-135 x 600 | 10 x 2.4 x 3.3 |
| JY-1250 | 12500 | 21 | 800 | 1293 | 50 | 132 KW x4 | Dia. 135-165 x 650 | 11.5 x 2.5 x 3.4 |
| JY-1630 | 16300 | 21 | 1586 | 2500 | 40 | 132 KW x5 | Dia. 155-205 x 750 | 13.5 x 4.2 x 4.1 |
| JY-1800 | 18000 | 21 | 1586 | 2800 | 40 | 132 KW x6 | Dia. 175-225 x 800 | 14.5 x 4.2 x 4.1 |
| JY-2200 | 22000 | 21 | 1586 | 3000 | 40 | 132 KW x7 | Dia. 195-245 x 900 | 15.5 x 4.7 x 4.5 |
| JY-2500 | 25000 | 21 | 1586 | 3500 | 40 | 132 KW x8 | Dia. 205-265 x 1000 | 18 x 5 x 4.8 |
La instalación correcta y el diseño de la cimentación son críticos para la operación segura y eficiente de las prensas de extrusión de aluminio. La cimentación debe soportar tanto cargas estáticas como dinámicas, manteniendo la alineación precisa.
Requisitos de preparación del sitio
El sitio de instalación debe tener la capacidad de carga suficiente para soportar el peso de la prensa más las fuerzas operativas. Se recomienda realizar pruebas del suelo para determinar la capacidad portante, que normalmente varía entre 200-300 kN/m² dependiendo del tamaño de la prensa.
Especificaciones del diseño de cimentación
La cimentación debe ser de hormigón armado con un espesor mínimo de 400-600 mm. La colocación de los pernos de anclaje debe coincidir exactamente con el patrón de la placa base, con una tolerancia de ±2 mm. Instale amortiguadores de aislamiento de vibraciones bajo los pies de la prensa para reducir la transmisión de vibraciones a la estructura del edificio.
Requisitos de conexión de servicios
El suministro eléctrico trifásico (380 V/50 Hz o según especificación), el sistema de aire comprimido (0,7-0,8 MPa) y las conexiones de agua de refrigeración deben instalarse según las especificaciones de la prensa. La puesta a tierra y la protección contra rayos son esenciales para la seguridad eléctrica.
Alineación y nivelación
Después de colocar la prensa sobre la cimentación, utilice niveles láser de precisión para garantizar que todos los ejes estén dentro de la tolerancia de 0,1 mm/m. Las arandelas de nivelación permiten el ajuste fino. Rellene con mortero la placa base después del ajuste final para fijarla en su posición.
Enlaces internos
Para obtener más información sobre nuestras soluciones de extrusión, visite:
Preguntas frecuentes
¿Cuál es el espesor mínimo de cimentación requerido para diferentes modelos de la serie JY?
El espesor de la cimentación varía de 400 mm para JY-630 a 600 mm para los modelos JY-2500, según el peso de la prensa y las fuerzas dinámicas durante la operación.
¿Cuánto tiempo debe curar el hormigón antes de instalar la prensa de extrusión?
El hormigón debe curar durante un mínimo de 28 días para alcanzar la resistencia de diseño antes de colocar la prensa de extrusión sobre la cimentación.
¿Qué tipo de refuerzo se recomienda para la cimentación?
Se recomienda usar acero corrugado HRB400 con separación de 200 mm en ambas direcciones, más refuerzo adicional alrededor de las ubicaciones de los pernos de anclaje y las zonas de carga concentrada.
¿Es necesario instalar drenaje alrededor de la cimentación?
Sí, es esencial un drenaje adecuado para evitar la acumulación de agua bajo la cimentación, lo que puede reducir la capacidad portante del suelo y provocar problemas de asentamiento.
¿Se puede instalar la cimentación en secciones?
Para prensas grandes, la cimentación puede verterse en secciones con refuerzo continuo, pero todas las secciones deben estar conectadas monolíticamente para actuar como una sola unidad estructural.
